Comment mesurer un angle

Fabrication d'un clinomètre

Pour calculer l'influence d'un obstacle sur l'ensoleillement, il est nécessaire de relever la hauteur de cet obstacle. La hauteur est, dans ce cas, l'angle entre la ligne de vision du sommet de l'obstacle et l'horizontale. La mesure d'un angle se fait avec un avec un clinomètre.

Hauteur du masque : l'angle par rapport à l'horizontale

Si vous n'avez pas de clinomètre, vous pouvez en fabriquer un très facilement avec du carton et une ficelle.

• 1. Imprimez le pdf suivant : clinomètre-à-imprimer.pdf.
• 2. Collez-le sur un carton plus épais.
• 3. Attachez un fil au centre avec un poids à l'autre bout.

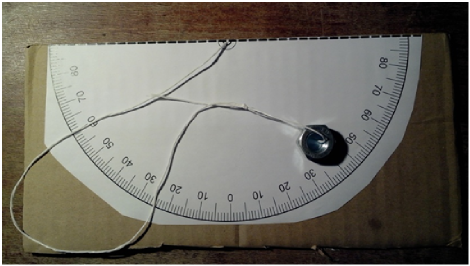

Fabriquer un clinomètre

Utilisation du clinomètre : mesurer un angle

Pour mesurer un angle :

• 1. Pointez l'objet avec le grand côté, en laissant la ficelle libre
• 2. Attendre qu'elle se stabilise puis bloquez la avec le doigt.
• 3. Lire l'angle sur le rapporteur.

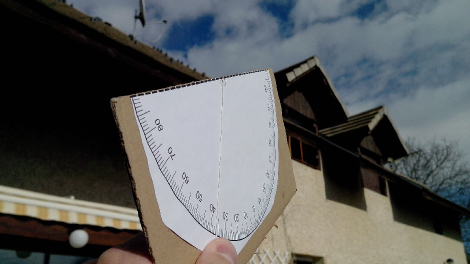

Utiliser un clinomètre pour mesurer un angle

Grâce à ce clinomètre maison, vous pouvez maintenant faire un relevé de votre masque solaire et faire une étude HelioMask pour calculer votre ensoleillement.
